ハイブリッド型の熱処理炉について
熱処理炉の中には、ハイブリッド型と呼ばれるものがあります。ここでは、ハイブリッド型の熱処理炉とはどういったものなのか、どのような製品事例があるのか紹介します。
ハイブリッド型の熱処理炉とは？
ハイブリッド型の熱処理炉とは、どういったものなのでしょうか。特徴や仕組みを紹介します。
特徴
ハイブリッドとは、異なるものを組み合わせたり掛け合わせたりすることをいいます。熱処理炉でハイブリッド型とされるものの多くは、2つの熱源を採用しているものが多いです。
また、熱源ではなく、ローラーハース方式やトレイプッシャー方式などの仕組みを組み合わせたものもあります。
仕組み
電気とガスのように熱源を組み合わせたタイプのものは、工程毎に適した熱源を利用できるものが多いです。これにより、熱処理の工程に合った熱源を選択できるので、無駄を省いて省エネにつながります。
任意の熱源に切り替えて使えるものや、2つの熱源を併用するものもあります。
ハイブリッド型熱処理炉の製品事例
実際にハイブリッド型の熱処理炉にはどのようなものがあるのでしょうか。製品事例を紹介します。

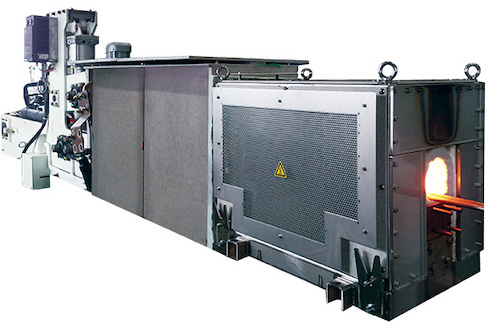

IH＋IRハイブリッド加熱炉
株式会社ワイエイシイデンコーによる熱間鍛造、ビレット加熱などに活用できる加熱炉です。誘導加熱と遠赤外線加熱を用いたハイブリッド型の装置です。従来の製品と比較して省エネ効果が20％アップしました。また、CO2排気量も抑えられています。

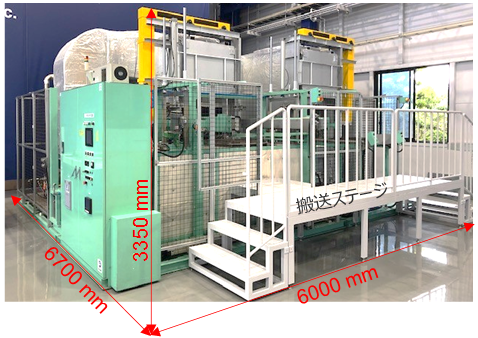

EC Hybrid Ⅱ
中部電力株式会社と株式会社エコムが共同開発した超コンパクトモジュール型ハイブリッド熱処理炉です。熱源として電気とガスを採用し、これらの相互切替ができます。従来製品よりも7割以上コンパクトであり、かつ約6割の省エネを達成しました。

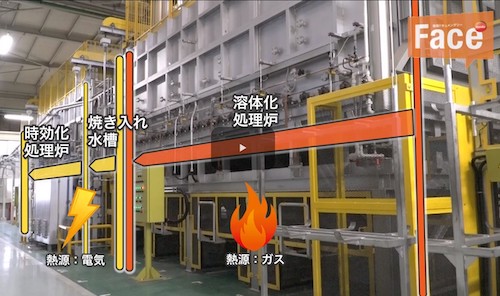

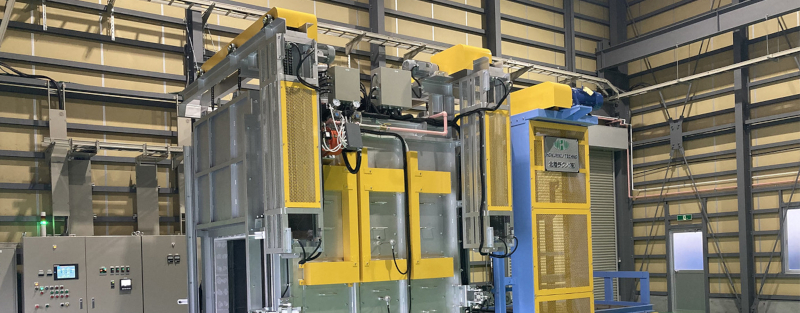

熱源ハイブリッド熱処理炉
正英製作所が開発設計・製作を行った熱源ハイブリッド熱処理炉です。通常はガスが使用されることが多いアルミ鋳造熱処理の熱源に環境負荷の低い電気式の工程を部分的に導入しました。これにより、熱処理のエネルギー使用量を約39％削減できたほか、CO2排出量も抑えています。

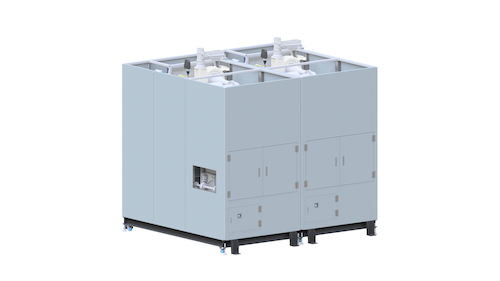

超コンパクトモジュール型ハイブリッド熱処理炉
中部電力株式会社とエコムが共同開発開発したハイブリッド熱処理炉です。熱源を高出力で急速に加熱可能なガスバーナと、高精度な温度制御ができる電気ヒータのハイブリッド形式にしました。また、循環ファンのインバータ制御も採用し、従来製品と比較して59%の省エネルギーを達成しています。
ハイブリッド型以外にも熱処理炉の基本情報を確認しよう
ハイブリッド型の熱処理炉は従来のものと比較すると省エネ性能に優れていることが多く、処理に関するコストを抑える効果を期待することもできます。 高性能な熱処理炉を導入したいと考えているのであれば、ハイブリッド型も検討してみると良いでしょう。
